EZG 渣漿泵
為了滿足選礦、火電廠、冶金、煤炭等行業高速發展的需要，完善渣漿泵高揚程工況需求，在總結國內外經驗及用戶反饋的使用綜合信息基礎上，我公司利用現代的先進技術和科研成果，開發了新一代的高效率、大流量、高揚程且可多級串聯的EZG(P)系列渣漿泵。EZG(P)系列渣漿泵最大特點是就是高效率和高揚程，因此也稱高效高揚程渣漿泵。
適用于選礦、火電廠、冶金、洗煤、建材、化工等工業部門輸送高揚程磨蝕性或有一定腐蝕性渣漿。

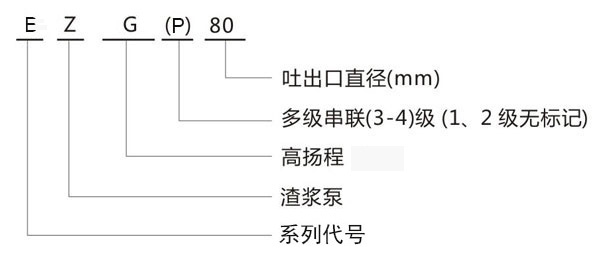

EZG(P)系列渣漿泵型號說明：

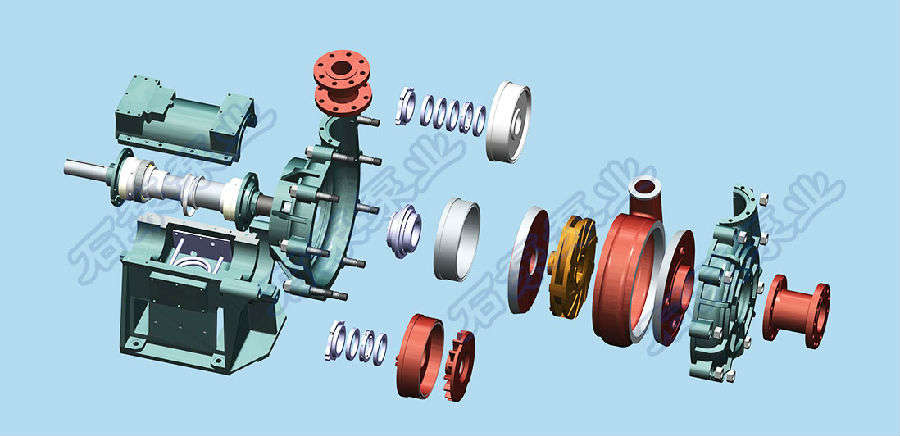

EZG(P)系列渣漿泵結構特點：
◎ 該系列泵為臥式、單級、單吸、懸臂、雙泵殼離心式渣漿泵。
◎ 采用現代CAM設計方法，水力性能優良、效率高和磨損率低。
◎ 采用付葉輪加填料組合式密封和機械密封，確保漿體無泄漏。
◎ 流道寬暢，抗堵性能好，汽蝕性能優越
◎ 可靠性設計，保證了整機平均無故障工作時間（MTBF）大幅度提高。
◎ 采用稀油潤濕、公制軸承，合理設置潤滑和冷卻系統，保證軸承在低溫狀態下運行。
◎ 過流部件采用特殊材質，耐磨耐腐蝕性能好。
◎ 在允許的壓力范圍內可以多級串聯使用，其允許最大工作壓力為3.6Mpa。
◎ ZGB(P)系列渣漿泵傳動方式以直聯為主，通過切割葉輪外徑來調整泵的流量揚程。
◎ 該泵具有規格型號少，方便選型等優點。
◎ 具有結構合理、效率高、運行可靠、維修方便。
密封形式：EZG(P)系列渣漿泵可以采用副葉輪加填料組合式密封和機械密封兩種軸封形式。
（1）副葉輪動力密封加填料密封：副葉輪密封利用葉輪與串聯的副葉輪產生的壓力密封，填料或唇口密封圈作為停車密封。在泵進口壓力值不大于泵出口壓力值10%時的單級泵或多級泵串聯的第一級泵，可以采用這種密封形式。它可以在沒有軸封水的情況下運行，不稀釋礦漿、密封效果好等特點。但將增加功率消耗（一般需增加軸功率的5%左右）。填料密封是常見的一種軸封形式，適用于各種工況條件，可匹配聚四氟乙烯填料、石墨填料等特殊材質，可用于腐蝕性或高溫條件下。具有結構簡單、維修方便等優點。
（2）機械密封：密封效果好。集裝式結構使安裝與更換更方便，不同的結構形式適應不同的工況條件。磨擦副材料采用高硬度陶瓷及合金材料，機械密封和密封箱設計與配合符合介質流動狀態，因而具有較高的抗磨性和抗震性，在各種惡劣的工況下均能保證客戶滿意。
型號 | 軸功率P(Kw) | 清水性能 | 葉輪 直徑D(mm) | 重量Wt.(kg) | ||||
流量Q（I/s） | 揚程H(m) | 轉速n(r/min) | 最高效率η% | 汽蝕余量NPSH(m) | ||||
EZG(P)65 | 28.8-19.9 | 31.7-15.8 | 58-61 | 1480 | 62.5-47.4 | 4.5-3.0 | 390 | 1850 |
8.37-5.8 | 21.0-10.5 | 25.4-26.7 | 980 | 62.5-47.4 | 2.0-1.3 | |||
EZG(P)80 | 73.7-52.2 | 56.7-28.3 | 87.5-91.6 | 980 | 66.1-48.7 | 5.2-2.7 | 485 | 2500 |
21.4-15.2 | 37.5-18.8 | 38.4-40.2 | 740 | 66.1-48.7 | 2.3-1.2 | |||
56.8-40.4 | 52.0-26.0 | 73.7-77.1 | 980 | 66.1-48.7 | 4.4-2.3 | 445 | ||
16.5-11.7 | 34.4-17.2 | 32.3-33.8 | 740 | 66.1-48.7 | 1.9-1.0 | |||
41.3-29.2 | 46.8-23.3 | 59.5-62.3 | 980 | 66.1-48.7 | 3.5-1.8 | 400 | ||
12.0-8.4 | 31.0-15.4 | 26.1-27.3 | 740 | 66.1-48.7 | 1.5-0.8 | |||
EZG(P)100 | 124.9-91.4 | 116.7-58.3 | 85.1-91.8 | 1480 | 77.9-57.4 | 6.0-2.6 | 500 | 3000 |
36.3-26.6 | 77.3-38.6 | 37.3-40.3 | 980 | 77.9-57.4 | 2.7-1.2 | |||
91.0-66.7 | 105-52.5 | 68.9-78.4 | 1480 | 77.9-57.4 | 4.9-2.1 | 450 | ||
26.4-19.4 | 69.5-34.8 | 30.2-32.6 | 980 | 77.9-57.4 | 2.1-1.1 | |||
64.0-46.9 | 93.4-46.7 | 54.5-58.8 | 1480 | 77.9-57.4 | 3.8-1.7 | 400 | ||
18.6-13.6 | 61.8-30.9 | 23.9-25.8 | 980 | 77.9-57.4 | 1.7-0.8 | |||
EZG(P)150 | 215.0-165.5 | 200-100 | 85.2-90.0 | 980 | 77.7-53.3 | 3.8-2.7 | 740 | 3450 |
92.7-71.3 | 151.2-75.6 | 48.6-51.3 | 740 | 77.7-53.3 | 2.2-1.5 | |||
168.0-129.3 | 182.4-91.2 | 73.0-77.1 | 980 | 77.7-53.3 | 3.3-2.3 | 685 | ||
74.2-56.8 | 140.0-70.2 | 41.6-44.0 | 740 | 77.7-53.3 | 1.9-1.3 | |||
131.9-101.5 | 169.2-84.6 | 61.8-65.2 | 980 | 77.7-53.3 | 2.8-1.1 | 630 | ||
57.6-44.3 | 129.6-64.8 | 35.2-37.2 | 740 | 77.7-53.3 | 1.6-0.6 | |||
EZG(P)200 | 342.9-219.1 | 300.0-150.0 | 89.0-94.2 | 980 | 76.3-63.2 | 6.7-2.7 | 740 | 4000 |
147.5-97.3 | 226.5-113.3 | 50.7-53.7 | 740 | 76.3-63.2 | 3.8-1.5 | |||
290.2-185.8 | 283.8-141.9 | 79.6-84.3 | 980 | 76.3-63.2 | 6.0-2.4 | 700 | ||
125.0-80.0 | 214.3-107.1 | 45.4-48.1 | 740 | 76.3-63.2 | 3.4-1.4 | |||
222.0-141.8 | 259.5-129.7 | 66.6-70.5 | 980 | 76.3-63.2 | 5.0-2.0 | 640 | ||
95.6-61.0 | 195.9-97.9 | 38.0-40.2 | 740 | 76.3-63.2 | 2.9-1.1 | |||
EZG(P)250 | 421.2-275.6 | 400.0-200.0 | 84.0-90.1 | 980 | 78.2-63.2 | 7.3-3.3 | 740 | 4500 |
181.4-118.7 | 302.0-151.0 | 47.9-51.4 | 740 | 78.2-63.2 | 4.2-1.9 | |||
356.7-233.2 | 378.4-189.2 | 75.2-80.6 | 980 | 78.2-63.2 | 7.1-3.0 | 700 | ||
153.7-100.5 | 285.7-142.9 | 42.9-46.0 | 740 | 78.2-63.2 | 4.0-1.7 | |||
278.8-137.9 | 348.6-131.6 | 63.8-68.5 | 980 | 78.2-63.2 | 5.5-2.5 | 645 | ||
120.1-59.4 | 263.2-99.4 | 36.4-39.1 | 740 | 78.2-63.2 | 3.1-1.4 | |||
EZG(P)300 | 542.8-357.6 | 533.3-266.7 | 84.3-93.4 | 980 | 81.2-68.3 | 6.9-3.5 | 760 | 5500 |
233.9-154.0 | 402.7-201.3 | 48.1-53.3 | 740 | 81.2-68.3 | 3.9-2.0 | |||
429.4-282.9 | 493.3-246.7 | 72.1-79.9 | 980 | 81.2-68.3 | 5.9-3.0 | 703 | ||
184.8-116.4 | 372.5-177.9 | 41.1-45.6 | 740 | 81.2-68.3 | 3.4-1.7 | |||
333.3-219.7 | 453.3-226.7 | 60.9-67.5 | 980 | 81.2-68.3 | 5.0-2.5 | 646 | ||
143.4-94.6 | 342.3-171.2 | 34.5-38.5 | 740 | 81.2-68.3 | 2.9-1.4 | |||

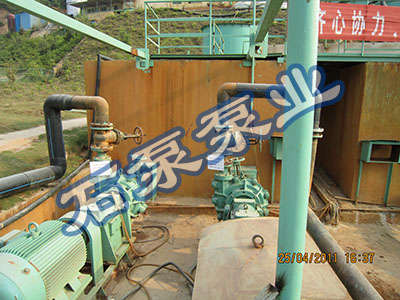

紫金礦業 紫金山金選廠 65ZGB渣漿泵
EZG渣漿泵最大特點是高揚程、高效率；由于其做工較厚，耐磨件使用壽命也比較長。正因?yàn)檫@些優勢特點，EZG系列渣漿泵比普通渣漿泵價格也要高些。具體選用要看客戶具體工況要求。上圖為我公司在產品在紫金礦業集團的某個工況現場。
